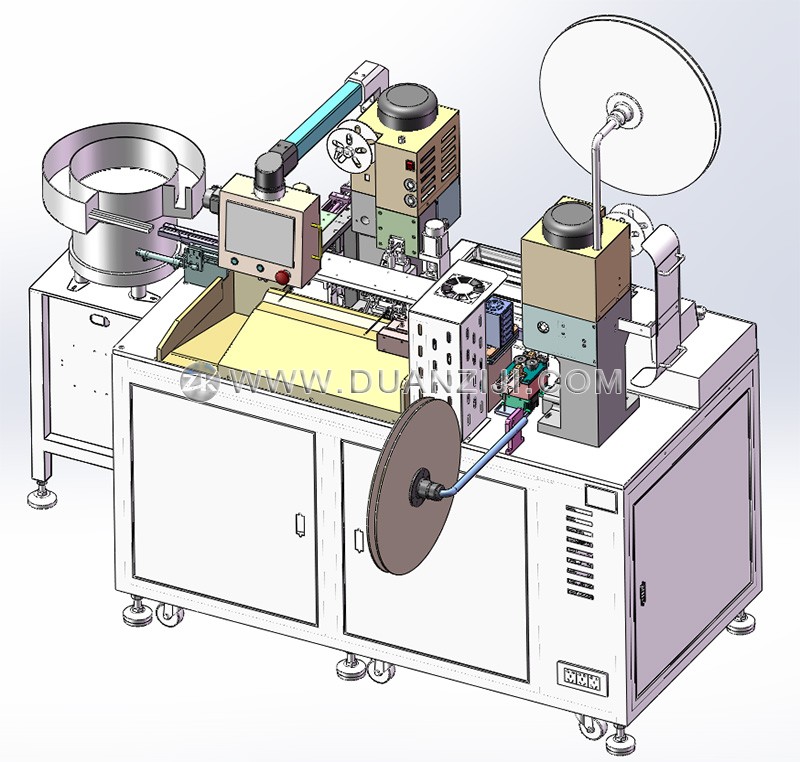

這是一臺全自動穿熱縮管和插膠殼端子機,集裁線、剝皮、兩頭打端子、一頭穿熱縮管、另一頭插膠殼等功能于一體,膠殼通過振動盤自動送料,盤裝熱縮管可以定長自動切斷,熱縮管的位置可以在程序中設置,自動加熱收縮到位。本機默認支持3種顏色的電線(可訂制),顏色順序可以在程序中任意指定,每種顏色的線都可以多次取用,比如可以每種顏色取2次線,在打端子后自動依次插入6孔膠殼內。
采用模塊化柔性設計的理念,一臺機器可以加工多種不同的產品,各功能模塊可以在程序中自由開啟或關閉,比如可以關閉穿熱縮管和插膠殼的功能。更換端子時,只需更換相應的壓接模具、振動盤送料系統以及相應的穿入治具即可。機器用途靈活度大,當前產品生產完畢后不會造成機器的閑置浪費,可以輕松切換至生產其他產品。
裁線剝皮和平移機構均采用高精度伺服電機驅動,切刀采用正反絲桿結構,剝皮精度高。本機采用平移機構替代了傳統的旋轉機構,線材在加工過程中始終保持平直的狀態,定位精準,有效解決了因線材彎曲而導致的不穩定問題,可以輕松應對各種高標準的線材加工。
端子壓接機采用球墨鑄鐵一體成型,整機剛性強,壓接高度穩定,可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,壓力異常時可以自動報警停機。另外還可以選配視覺檢測系統,對壓接后的外觀及尺寸進行檢測,確保產品質量。端子壓接機標配采用變頻馬達驅動,也可以選配伺服型端子壓接機。
彩色觸摸屏操作界面,參數設置直觀易懂,程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。另外還可以選配支持MES連接的電腦工控系統,內置網絡接口,可通過局域網與MES系統對接,實現遠程讀取或設置參數,遠程下達生產任務等功能。
適用線徑:AWG24~14 (0.2~2.5mm2)
線材數量:2~8色可訂制
裁線長度:75~9999mm(可訂制)
剝皮長度:≤10mm(可訂制)
裁線精度:±(0.5+L*2‰) L=裁線長度
最大壓力:2T(可訂制3T機型)
壓接行程:30mm(可訂制40mm行程機型)
適用端子:橫送端子、直送端子、旗形端子等
生產節拍:每孔位2秒
氣壓要求:0.5~0.8Mpa
額定功率:2000W
工作電壓:220V 50/60Hz(可訂制110V)
機器凈重:≈500kg

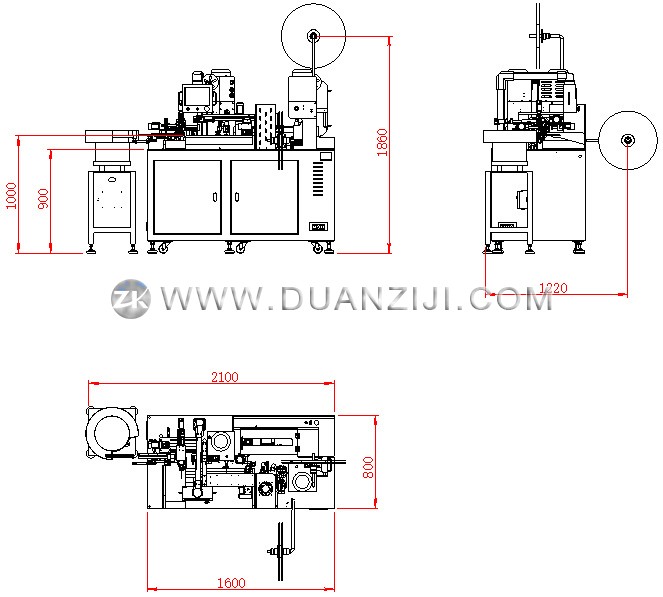

外形尺寸:1500*800*1860mm
可選配置:長線輸送帶、安全防護罩、端子壓力監測儀、視覺檢測系統、伺服型端子機、電腦工控系統
