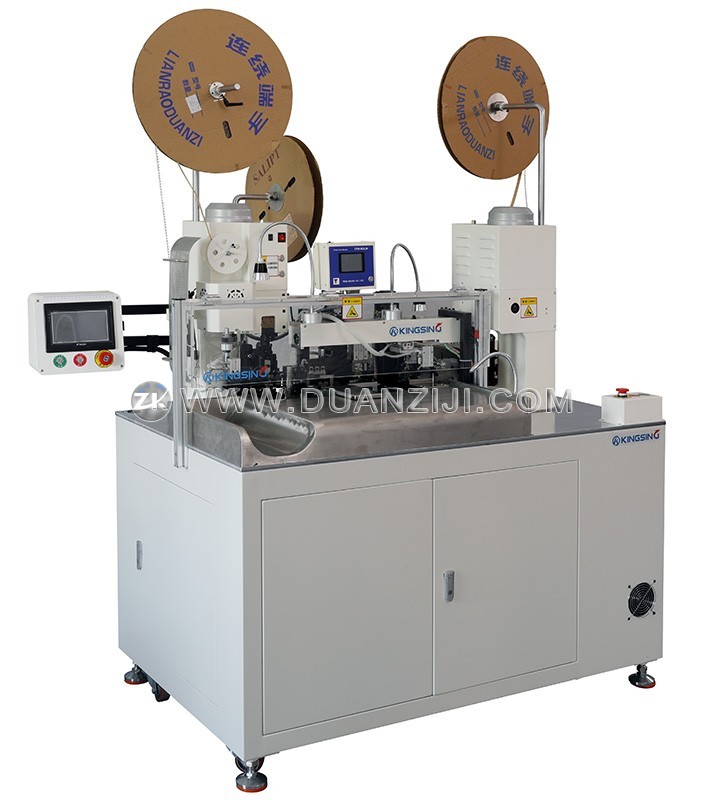

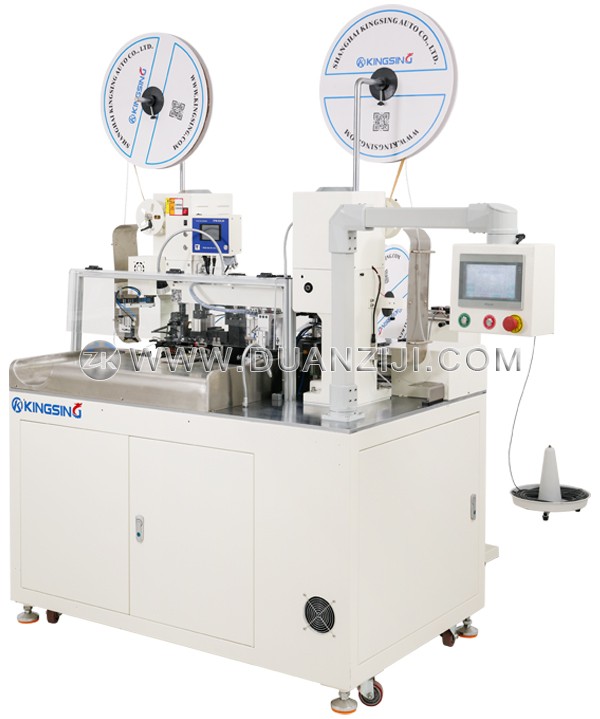

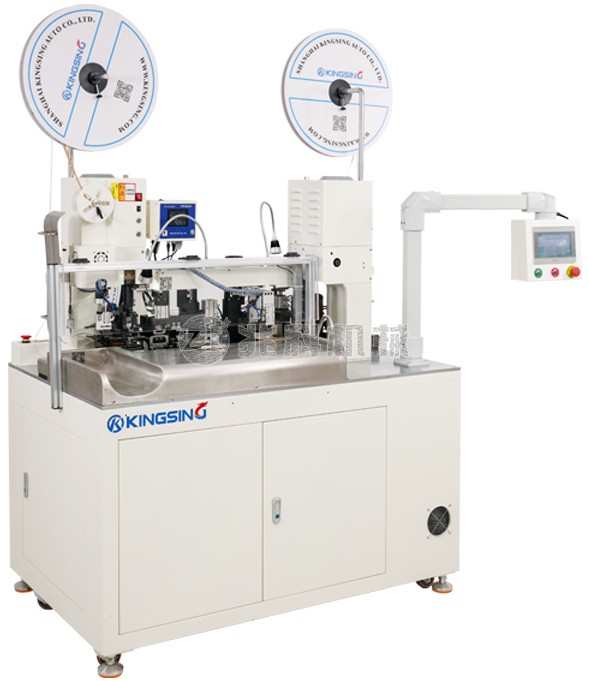

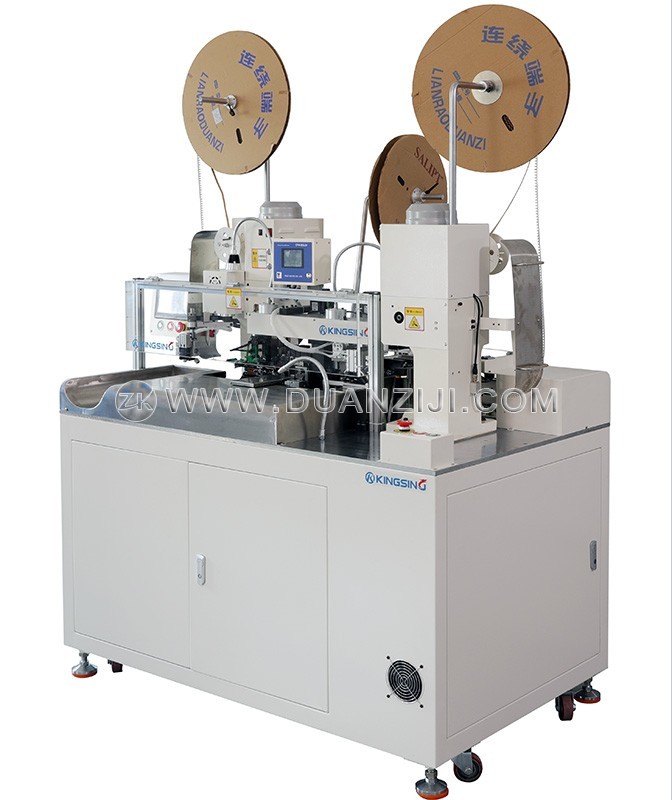

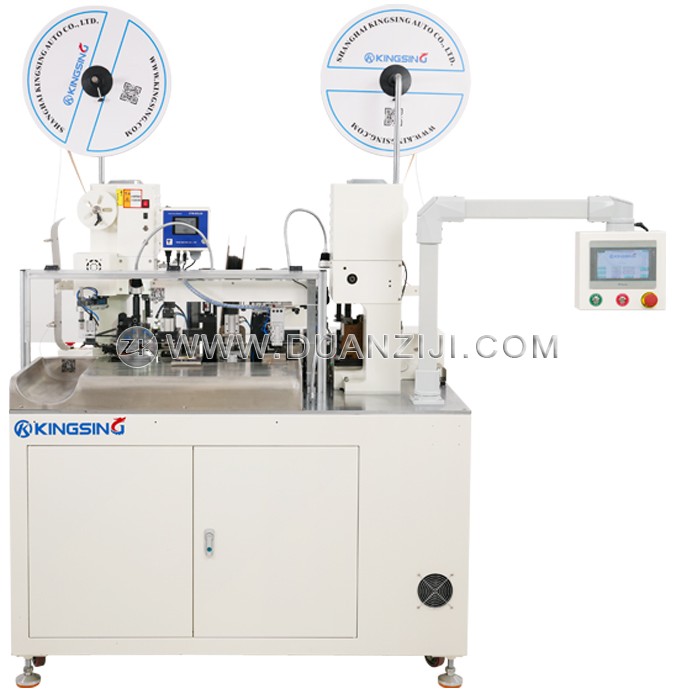

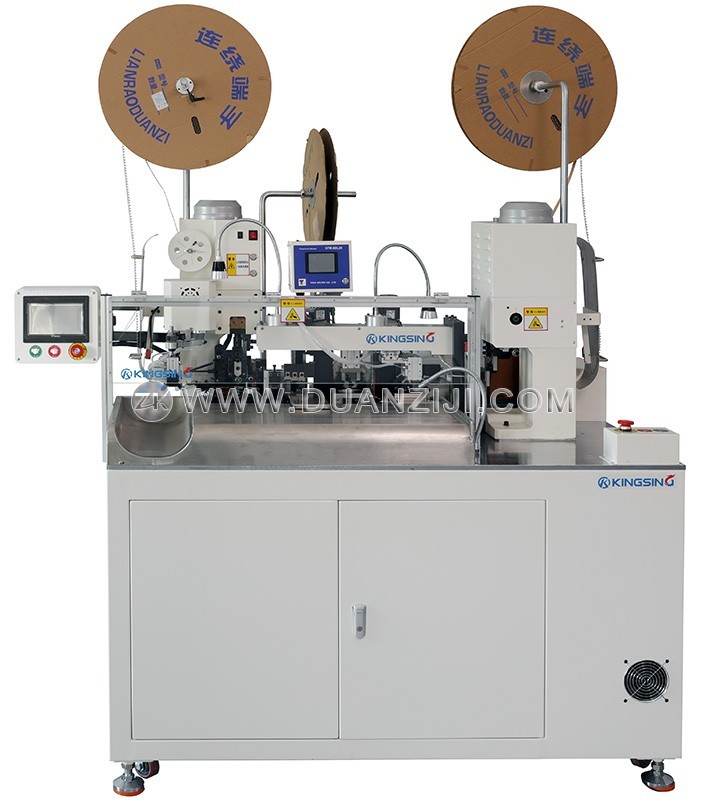

多芯線雙頭穿熱縮管端子機

  • 型號:ZK-A292T
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:

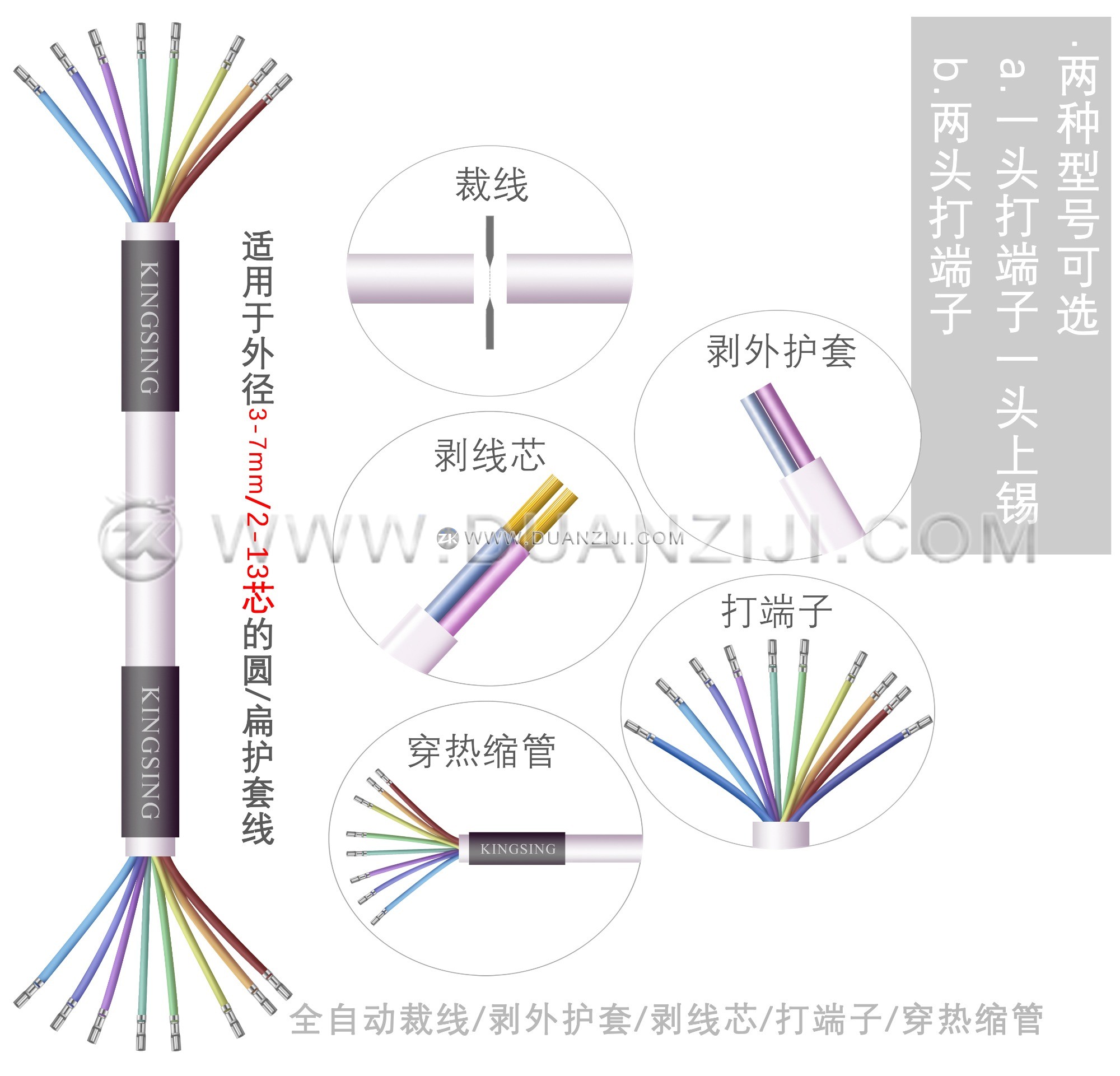

  1. 本機專為加工多芯護套線而設計,可以加工2~13芯的護套線,集裁線、外護套剝皮、芯線剪齊、芯線剝皮、兩頭打端子、穿熱縮管等功能于一體,盤裝熱縮管可以定長切斷,在打端子之前先把熱縮管套在線上,自動化程度高,可大幅節省人工。

  2. 整機采用模塊化柔性設計的理念,一臺機器可以輕松加工多種不同的產品,各功能模塊可以在程序中自由開啟或關閉,比如可以關閉穿熱縮管的功能。更換線材和端子時,只需更換相應的壓接模具以及相應的穿熱縮管定位治具即可。機器用途靈活度大,當前產品生產完畢后不會造成機器的閑置浪費,可以輕松切換至生產其他產品。

  3. 裁線剝皮和平移機構均采用高精度伺服電機驅動,切刀采用正反絲桿結構,剝皮精度高。本機采用平移機構替代了傳統的旋轉機構,線材在加工過程中始終保持平直的狀態,定位精準,有效解決了因線材彎曲而導致的不穩定問題,可以輕松應對各種高標準的線材加工。

  4. 端子壓接機采用球墨鑄鐵一體成型,整機剛性強,壓接高度穩定,可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,壓力異常時可以自動報警停機。端子壓接機標配采用變頻馬達驅動,也可以選配伺服型端子壓接機。

  5. 彩色觸摸屏操作界面,參數設置直觀易懂,程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。另外還可以選配支持MES連接的電腦工控系統,內置網絡接口,可通過局域網與MES系統對接,實現遠程讀取或設置參數,遠程下達生產任務等功能。

下載: (1) (2)

適用線材:多芯護套線(2~13芯)

電纜外徑:Φ3~7mm

芯線范圍:AWG28~18(0.1~1.0mm2)

其它條件:外護套和芯線之間不可以有其它填充物,比如編織網

裁線長度:120~9999mm(可訂制)

外護套剝皮長度:線頭30~120mm,線尾30~60mm

芯線剝皮長度:≤8mm(可訂制)

裁線精度:±(0.5+L*2‰)    L=裁線長度

最大壓力:2T(可訂制3T機型)

壓接行程:30mm(可訂制40mm行程機型)

適用端子:橫送端子、直送端子

生產效率:800~1000條/時(5芯護套線,500mm)

操作界面:彩色觸摸屏

氣壓要求:0.5~0.8Mpa

額定功率:2300W

工作電壓:220V 50/60Hz(可訂制110V)

外形尺寸:1450*900*1560mm

主要功能:雙頭打端子,穿2個熱縮管

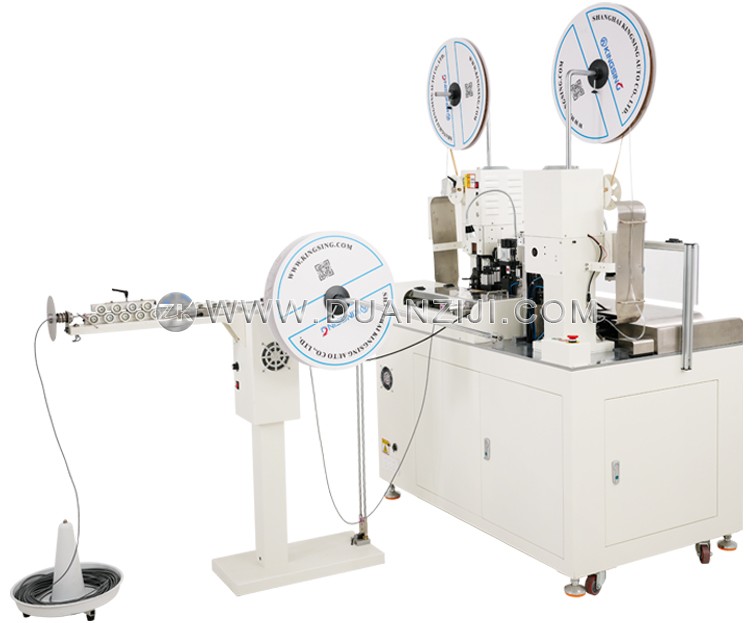

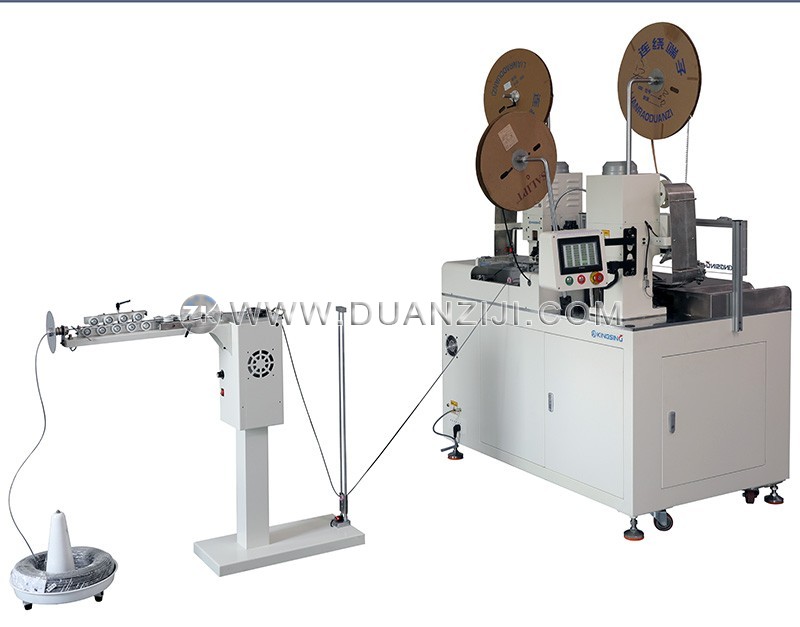

可選配置:長線輸送帶、安全防護罩、端子壓力監測儀、伺服型端子機、電腦工控系統
