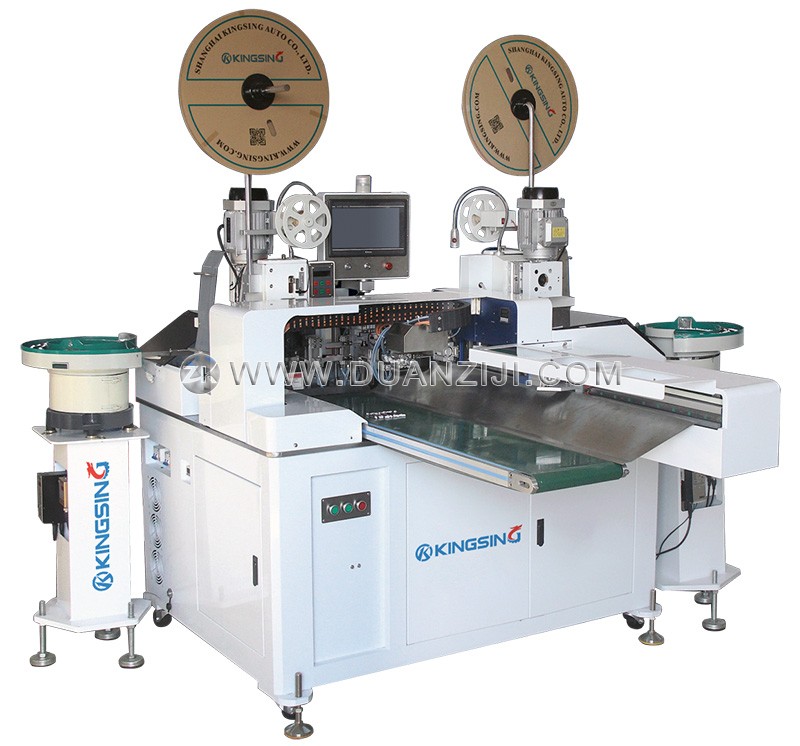

這是一臺多功能全自動插膠殼端子機,既支持雙頭打端子插膠殼,也支持單頭打端子插膠殼另一頭扭線上錫,各功能模塊可以在程序中自由開啟或關閉,比如可以關閉其中一頭的插膠殼功能,實現單頭打端子插膠殼另一頭只打端子。整機采用柔性化設計的理念,一臺機器可以加工多種不同的產品,更換端子時,只需更換相應的壓接模具、振動盤送料系統以及相應的穿入治具即可。
本機采用多條線同時進線的方式工作,支持2~12條線同時進料,多條線同時完成裁線、剝皮、打端子、插膠殼的動作,膠殼通過振動盤自動送料,大大提高了生產效率。針對寬度較小的膠殼,還可以同時加工多組線材,實現產能翻倍。
整機做工精密,送線、裁線、平移等運動部件均采用高精度三菱伺服電機驅動,端子機采用球墨鑄鐵一體成型,整機剛性強,壓接高度穩定,另外可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,壓力異常時可以自動報警停機。還可以選配視覺檢測系統,對壓接后的外觀及尺寸進行檢測,確保產品質量。
彩色觸摸屏操作界面,參數設置直觀易懂,程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。
適用線徑:AWG28~18 (0.1~1.0mm2)
線材類型:電子線或排線
進線數量:2~12條(可訂制)
端子類型:1.0,1.25,2.0,2.54等
膠殼寬度:≤45mm(可以一出多,總寬度≤45mm)
裁線長度:40~1000mm(長度可按要求訂制)
剝皮長度:≤9mm(可訂制)
裁線精度:±(0.5+L*2‰) L=裁線長度
最大壓力:2.5T
壓接行程:30mm(可訂制40mm行程機型)
操作界面:10寸彩色觸摸屏
生產效率:450~600條/時(200mm,10Pin)
氣壓要求:0.5~0.8Mpa
額定功率:2500W
工作電壓:220V 50/60Hz(可訂制110V)
外形尺寸:1500*1100*1550mm
可選配置:安全防護罩、端子壓力監測儀、視覺檢測系統
