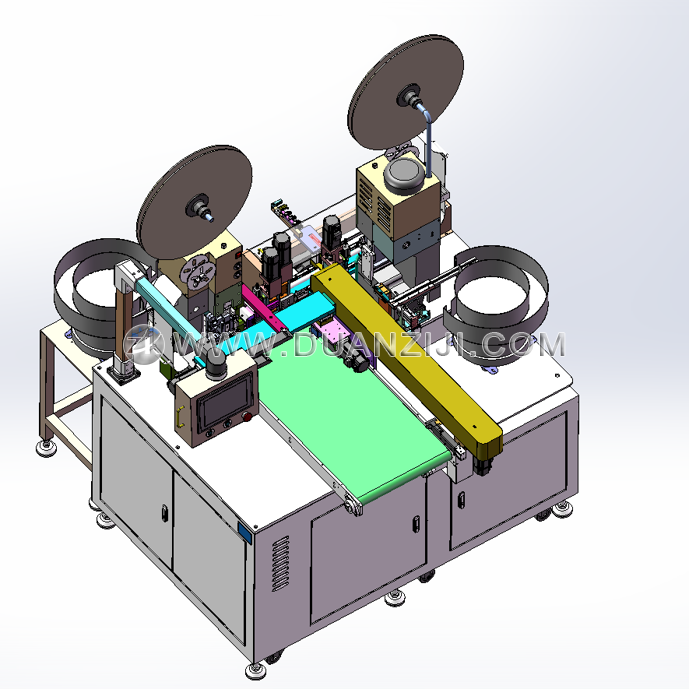

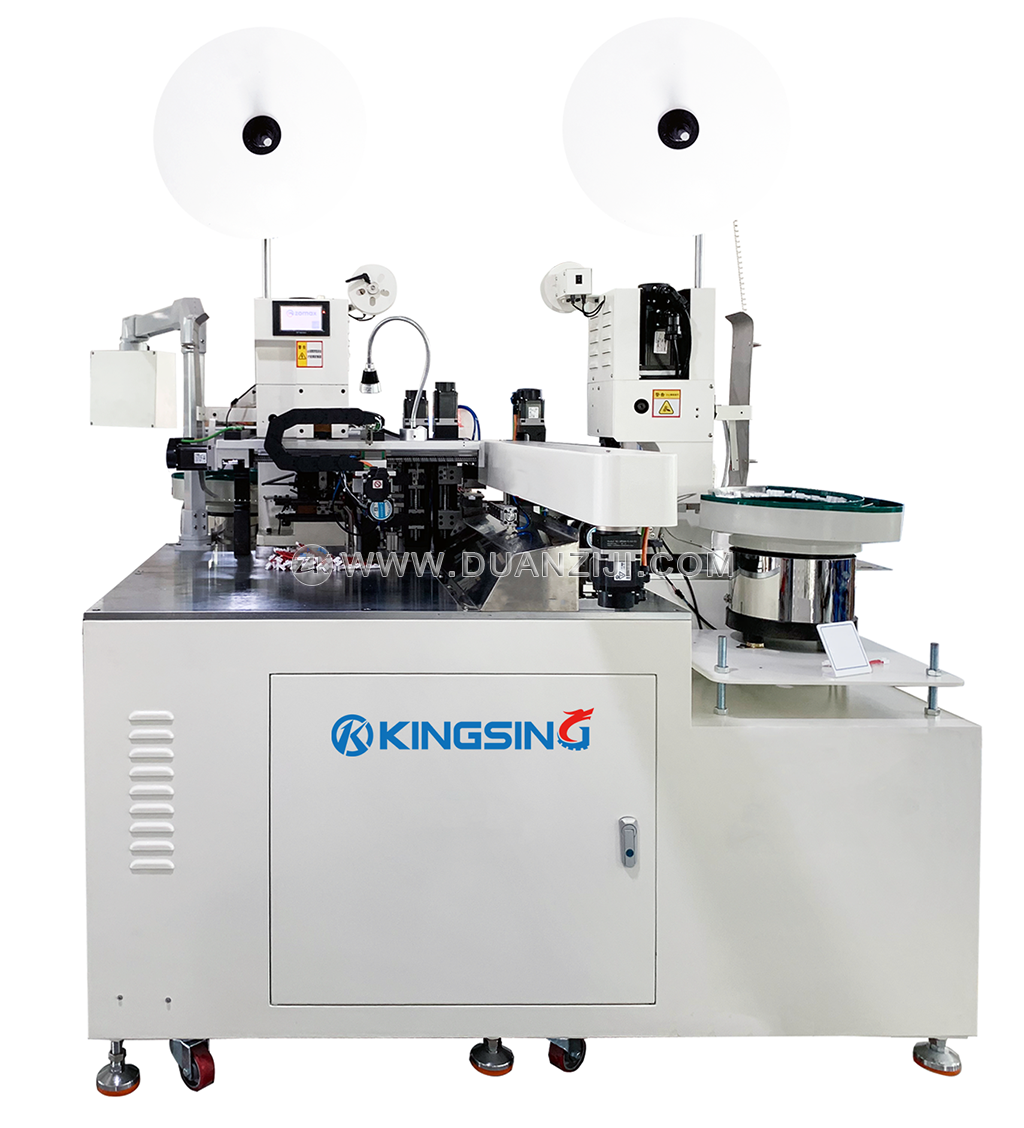

這是一臺多線型全自動雙頭插膠殼端子機,集裁線、剝皮、兩頭打端子、兩頭插膠殼等功能于一體,膠殼通過振動盤自動送料。本機采用多條線同時進線的方式工作,支持2~12條線同時進料,多條線同時完成裁線、剝皮、打端子、插膠殼的動作,大大提高了生產效率。針對寬度較小的膠殼,還可以同時加工多組線材,實現產能翻倍。
整機采用模塊化柔性設計的理念,一臺機器可以輕松加工多種不同的產品,各功能模塊可以在程序中自由開啟或關閉,比如在關閉穿膠殼的功能后,可以作為普通的雙頭全自動端子機來使用。更換端子時,只需更換相應的壓接模具、振動盤送料系統以及相應的穿入治具即可。機器用途靈活度大,當前產品生產完畢后不會造成機器的閑置浪費,可以輕松切換至生產其他產品。
裁線剝皮和平移機構均采用高精度伺服電機驅動,切刀采用正反絲桿結構,剝皮精度高。本機采用平移機構替代了傳統的旋轉機構,線材在加工過程中始終保持平直的狀態,定位精準,有效解決了因線材彎曲而導致的不穩定問題,可以輕松應對各種高標準的線材加工。
端子機采用球墨鑄鐵一體成型,整機剛性強,壓接機構由高精度伺服電機驅動,壓接高度穩定,另外可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,壓力異常時可以自動報警停機。還可以選配視覺檢測系統,對壓接后的外觀及尺寸進行檢測,確保產品質量。
彩色觸摸屏操作界面,參數設置直觀易懂,程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。另外還可以選配支持MES連接的電腦工控系統,內置網絡接口,可通過局域網與MES系統對接,實現遠程讀取或設置參數,遠程下達生產任務等功能。
適用線徑:AWG28~18 (0.1~1.0mm2)
線材類型:電子線或排線
進線數量:2~12條(或2~12排)
端子類型:1.0,1.25,2.0,2.54等
膠殼寬度:≤45mm(可以一出多,總寬度≤45mm)
裁線長度:40~800mm(可訂制)
剝皮長度:≤10mm(可訂制)
裁線精度:±(0.5+L*2‰) L=裁線長度
最大壓力:2T(可訂制3T機型)
壓接行程:30mm(可訂制40mm行程機型)
生產效率:450~600條/時(200mm,10Pin)
氣壓要求:0.5~0.8Mpa
額定功率:2500W
工作電壓:220V 50/60Hz(可訂制110V)
外形尺寸:1700*1900*1600mm
可選配置:長線輸送帶、安全防護罩、端子壓力監測儀、視覺檢測系統、電腦工控系統
