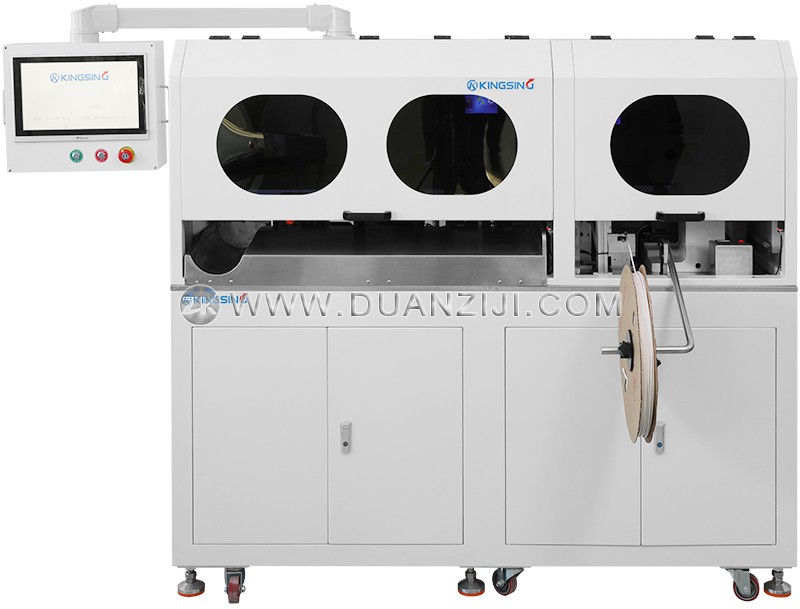

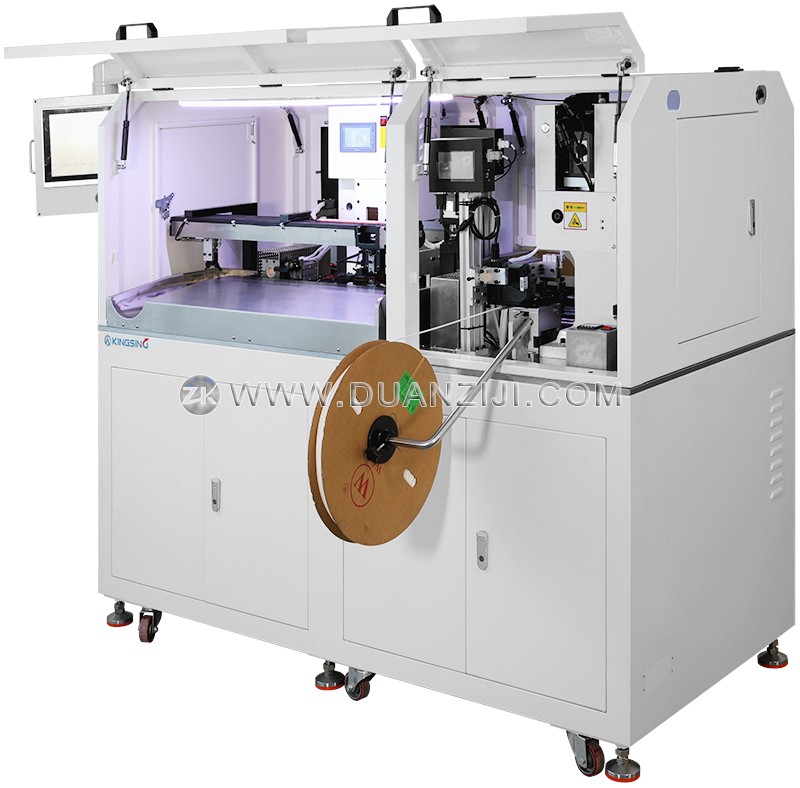

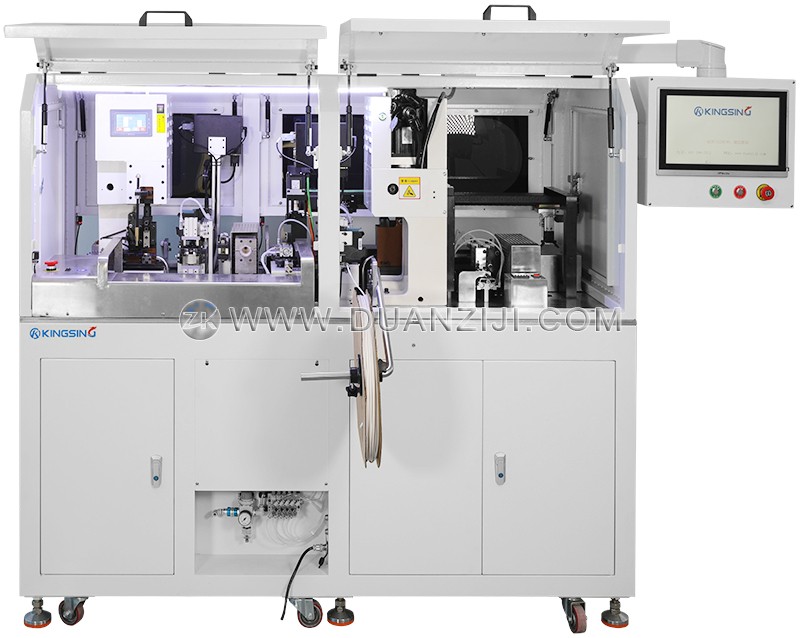

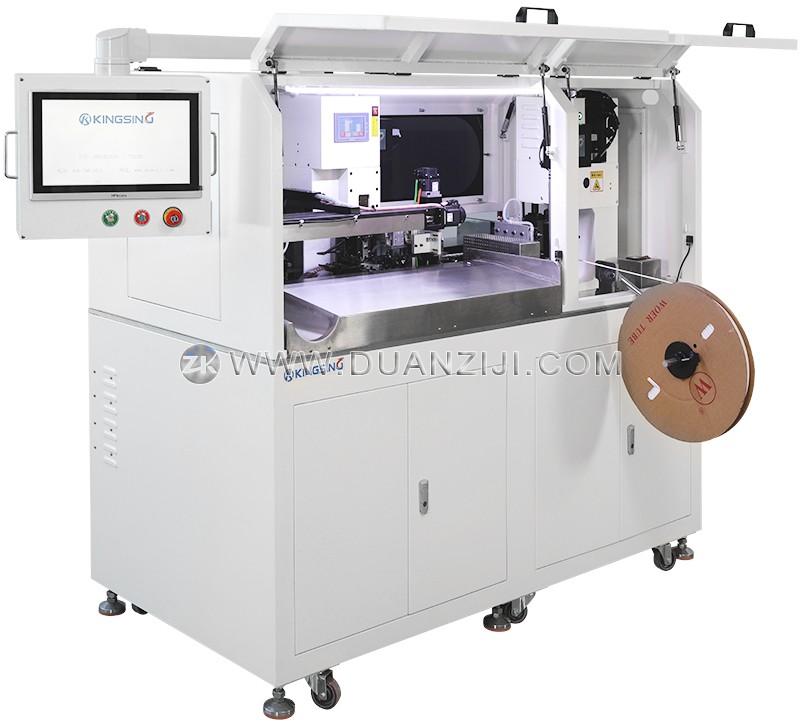

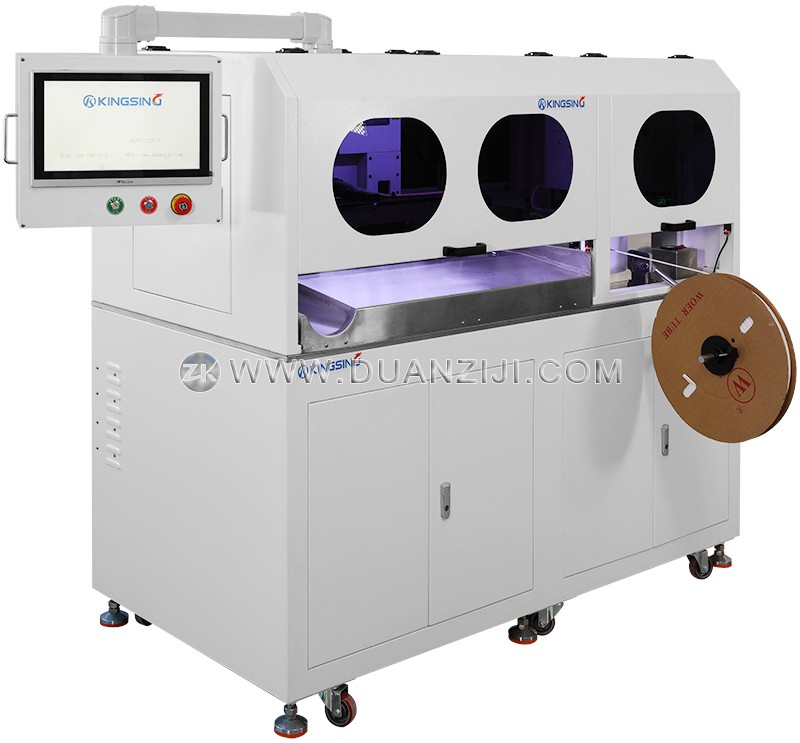

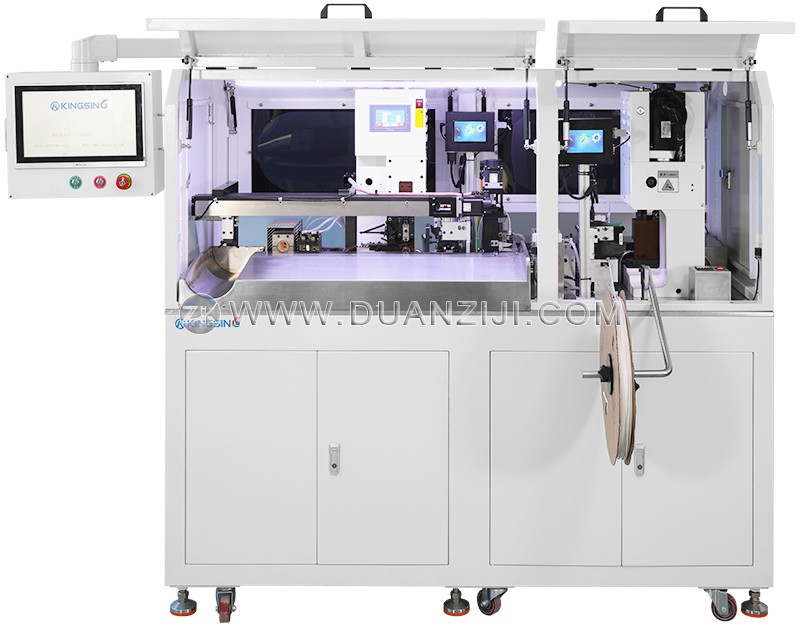

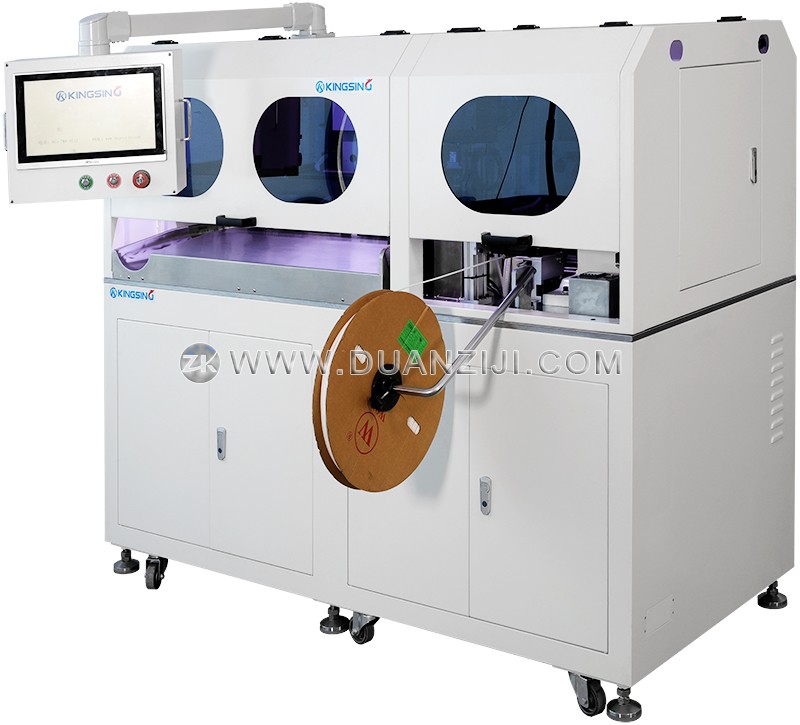

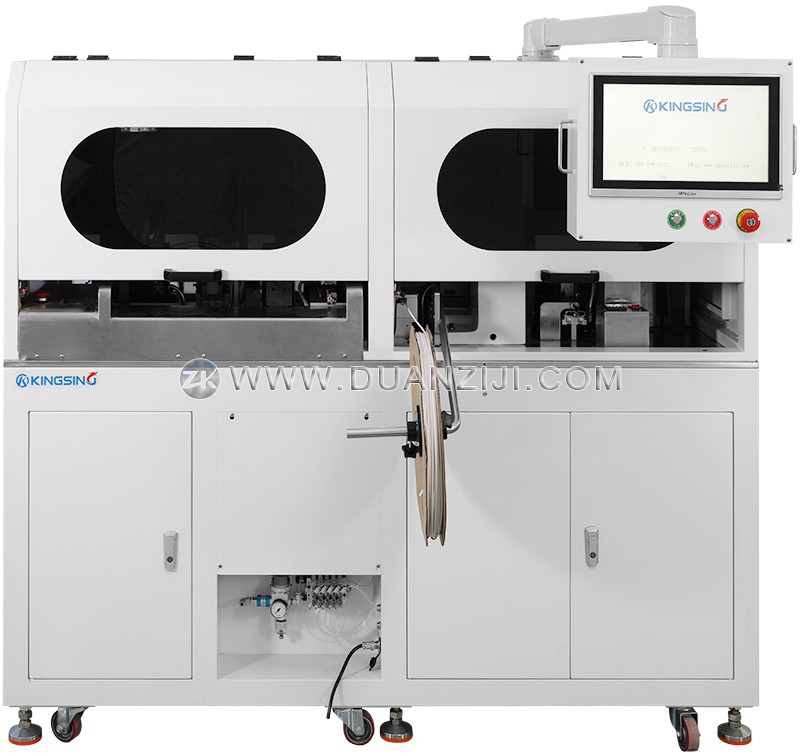

全自動雙頭穿號碼管端子機

  • 型號:ZK-A212R
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:
  1. 這是一款全自動雙頭穿熱縮管端子機,集裁線、剝皮、雙頭打端子、雙頭穿熱縮管、熱縮管打碼等功能于一體,盤裝熱縮管可以定長切斷并自動打碼,打碼方式可以選擇激光打標、噴碼機、色帶打印等多種方式。裁線剝皮后先把熱縮管穿在線上,待端子壓接完成后自動把熱縮管推指定位置,并通過自動加熱裝置把熱縮管加熱收縮到位。

  2. 整機采用模塊化柔性設計的理念,一臺機器可以輕松加工多種不同的產品,各功能模塊可以在程序中自由開啟或關閉,比如可以關閉穿熱縮管功能。更換線材和端子時,只需更換相應的壓接模具和相應的穿入治具即可。機器用途靈活度大,當前產品生產完畢后不會(huì )造成機器的閑置浪費,可以輕松切換至生產其他產品。

  3. 裁線剝皮和平移機構均采用高精度伺服電機驅動,切刀采用正反絲桿結構,剝皮精度高。端子壓接機采用球墨鑄鐵一體成型,整機剛性強,壓接高度穩定,可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,壓力異常時可以自動報警停機。另外還可以選配視覺檢測系統,對壓接后的外觀及尺寸進行檢測,確保產品質量。端子壓接機標配采用變頻馬達驅動,也可以選配伺服型端子壓接機。

  4. 彩色觸摸屏操作界面,參數設置直觀易懂,程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。另外還可以選配支持MES連接的電腦工控系統,內置網絡(luò )接口,可通過局域網與MES系統對接,實現遠程讀取或設置參數,遠程下達生產任務等功能。

下載: (1)

適用線徑:AWG24~14 (0.2~2.5mm2)

裁線長度:70~9999mm

剝皮長度:≤10mm(可訂制)

裁線精度:±(0.5+L*2‰)    L=裁線長度

切管長度:15~30mm

熱縮管定位精度:±0.5mm

打碼方式:激光打標、噴碼機、色帶打印等多種方式可選

最大壓力:2T(可訂制3T機型)

壓接行程:30mm(可訂制40mm行程機型)

適用端子:橫送端子、直送端子、連帶式管形絕緣端子等

生產效率:800~1000條/時(單頭穿熱縮管)

氣壓要求:0.5~0.8Mpa

額定功率:3500W

工作電壓:220V 50/60Hz(可訂制110V)

外形尺寸:1800*800*1860mm

可選配置:長線輸送帶、安全防護罩、激光打標機、端子壓力監測儀、視覺檢測系統、伺服型端子機、電腦工控系統
