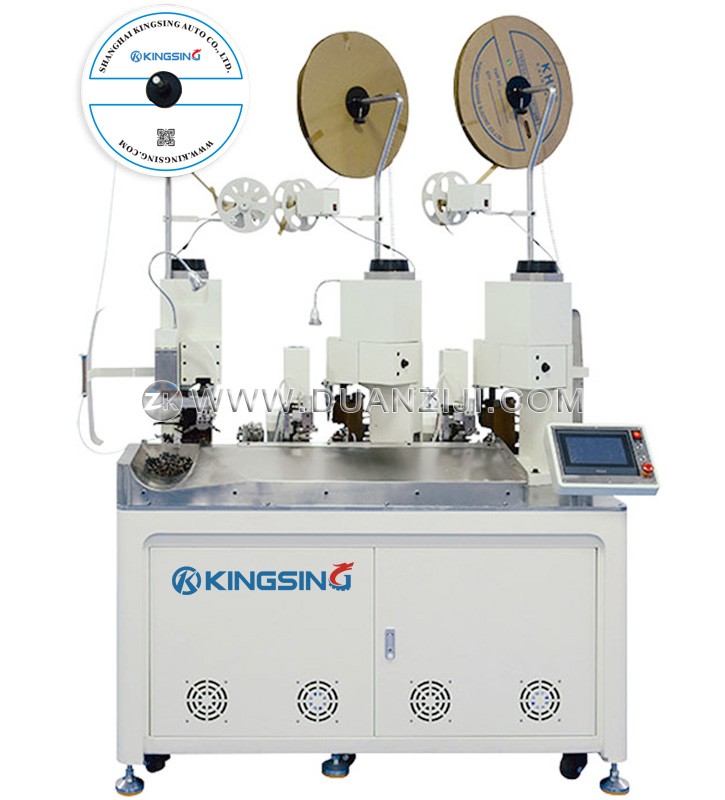

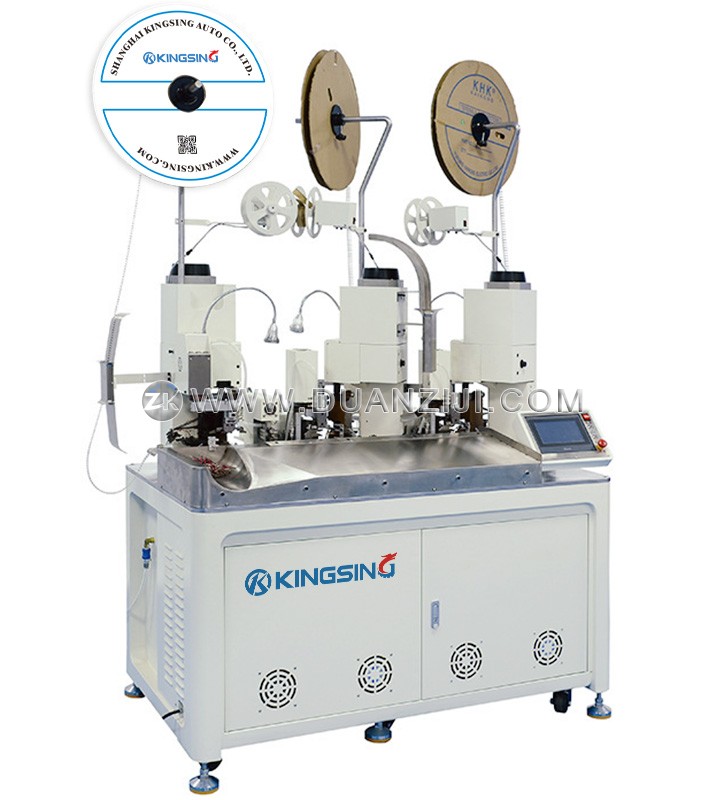

這是一臺經濟型全自動雙線合壓并打端子機，共有2個子型號（詳見技術參數）。機器上共有2套獨立的進線機構和3個端子壓接工位，因此支持同時加工2條線徑不同的線并壓接3種不同的端子。在線裁線剝皮后，可將2條線的一頭合并壓接在一個端子中，電線的另外2個頭也分別壓接不同的端子。本機內置旋轉機構，2條線合并在一起后可以進行90度旋轉，因此既可以左右并排壓接，也可以上下疊加壓接。
采用模塊化柔性設計的理念，一臺機器可以輕松加工多種不同的產品，各功能模塊可以在程序中自由開啟或關閉，比如可以關閉其中一條線，作為普通的雙頭全自動端子機使用。更換端子時，只需更換相應的壓接模具即可。機器用途靈活度大，當前產品生產完畢后不會造成機器的閑置浪費，可以輕松切換至生產其他產品。
支持非標訂制，比如可以實現單頭或雙頭自動穿熱縮管功能，盤裝熱縮管自動送料并定長切斷，在壓接端子之前先套在線上，端子壓接完成后再把熱縮管推到端子上，并加熱收縮到位。
| 機器型號 | 主要功能 |
| ZK-A320D | 雙線合壓并打，另外2個線頭壓接2種端子 |
| ZK-A320F | 四線合壓并打，另外4個線頭壓接2種端子 |
適用線徑：AWG28~16 (0.1~1.5mm2)
裁線長度：50~9999mm（可訂制）
剝皮長度：≤10mm（可訂制）
裁線精度：±(0.5+L*2‰) L=裁線長度
最大壓力：2T（可訂制3T機型）
壓接行程：30mm（可訂制40mm行程機型）
適用端子：橫送端子、直送端子、旗形端子等
生產效率：3000~4000條/時
操作界面：彩色觸摸屏
氣壓要求：0.5~0.8Mpa
額定功率：2500W
工作電壓：220V 50/60Hz（可訂制110V）
機器凈重：420kg
外形尺寸：1400*1300*2000mm
可選配置：長線輸送帶、安全防護罩、端子壓力監測儀、視覺檢測系統、伺服型端子機
