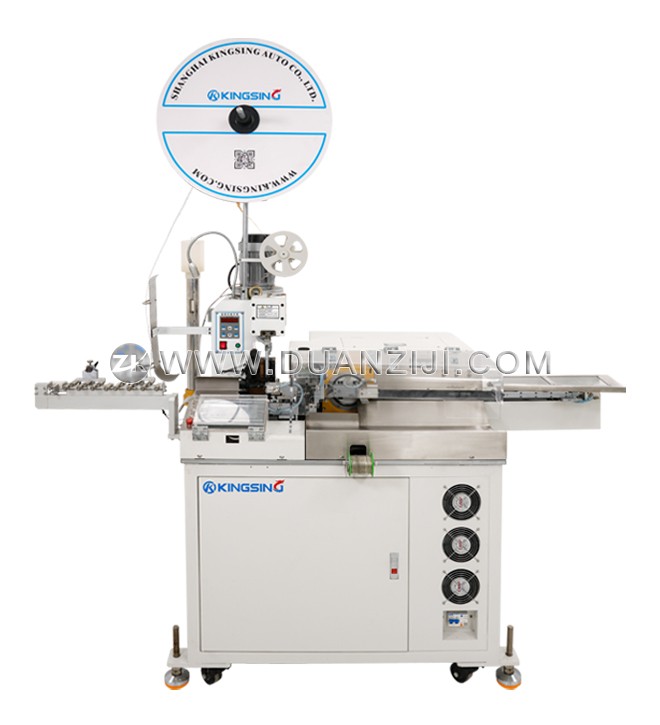

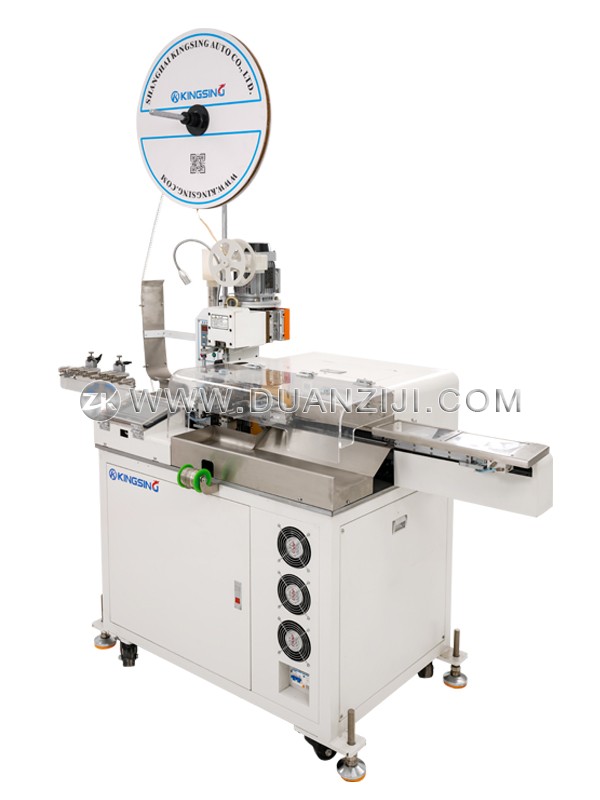

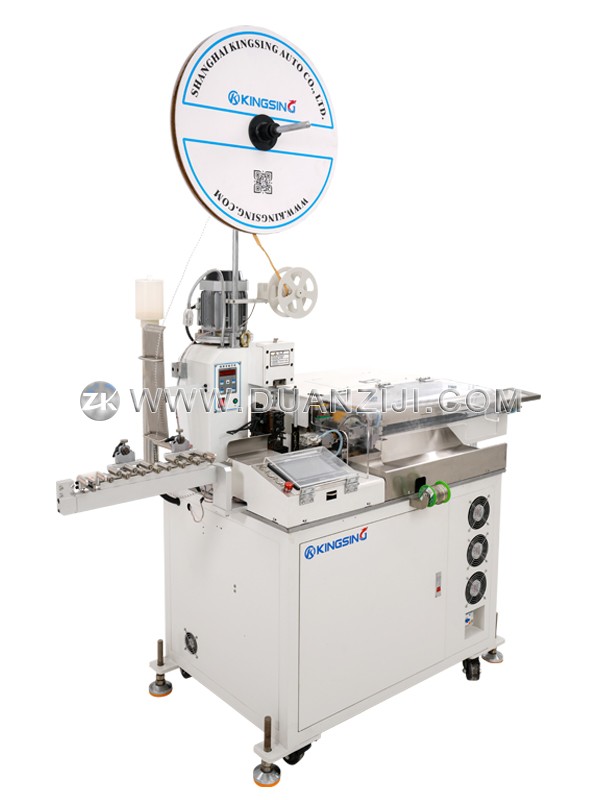

通用型自動沾錫端子機

  • 型號:ZK-A151N
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:
  1. 這是一臺通用型全自動扭線沾錫端子機,集裁線、剝皮、扭線、沾錫、打端子等功能于一體,可以同時加工5條線,生產效率高。支持非標訂制,比如可以增加分線功能用于加工雙并線,可將雙并線的兩頭縱向劃開分線。還可以選配絞線功能,可將2條或2條以上的線材絞成麻花線,比如可以同時進4條線,每2條線為一組自動絞在一起。

  2. 所有馬達均采用高精度伺服電機,零部件做工精密,切刀采用正反絲桿結構,剝皮精度高??梢宰詣犹砑又竸┖秃稿a絲,沾錫深度穩定。錫爐邊上配有自動吸煙儀,可通過管道將煙霧排走。端子機采用球墨鑄鐵一體成型,整機剛性強,壓接高度穩定,可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,壓力異常時可以自動報警停機。

  3. 采用模塊化柔性設計的理念,一臺機器可以輕松加工多種不同的產品,各功能模塊可以在程序中自由開啟或關閉。更換端子時,只需更換相應的壓接模具即可。機器用途廣泛,當前產品生產完畢后不會造成機器的閑置浪費,可以輕松切換至生產其他產品。

  4. 彩色觸摸屏操作界面,參數設置直觀易懂,程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。另外還可以選配支持MES連接的電腦工控系統,內置網絡接口,可通過局域網與MES系統對接,實現遠程讀取或設置參數,遠程下達生產任務等功能。

下載: (1)

適用線材:電子線、雙并線、排線

適用線徑:AWG32~18(0.02~1mm2

裁線長度:10~650mm(可根據需求訂制)

送線方式:拉線夾拉線

切斷精度:±(0.1+L*2‰)  L=裁線長度

剝皮長度:≤8mm(可訂制)

沾錫長度:0.5~8mm

最大壓力:2T

壓接行程:30mm(可訂制40mm)

生產效率:5000~6000條/時(一次加工5條,長度100mm)

操作界面:彩色觸摸屏

選配功能:分線器、絞線功能、端子壓力監測儀等

氣壓要求:0.5~0.7Mpa

工作電壓:220V 50/60Hz

機器凈重:410kg

外形尺寸:1280*680*1300mm
